1.通電後插上USB
2.RSLinx啟動點擊USB是否抓到PLC
3.打開Studio 5000
4.開新程式連線
5.download程式時會通知firmware必須升級到最新
6.升級花費數分鐘會呈現以下畫面
7.斷電重開
8.此時PLC ip仍為BOOTP 0:0:0:0
備註：也可以透過USB連結後，直接使用RSLinx Classic軟體修改ip。
9.打開BOOTP-DHCP Tool
10.notebook的網域請預先設定好192.168.250.*
11.掃描點選PLC mac所屬位置
12.add relation 設置PLC的ip位址192.168.250.100
13.記得將BOOTP設定為Disable掉
14.可將電腦的網路重新"診斷"後不開機，再打開RSLinx應該可抓到PLC。

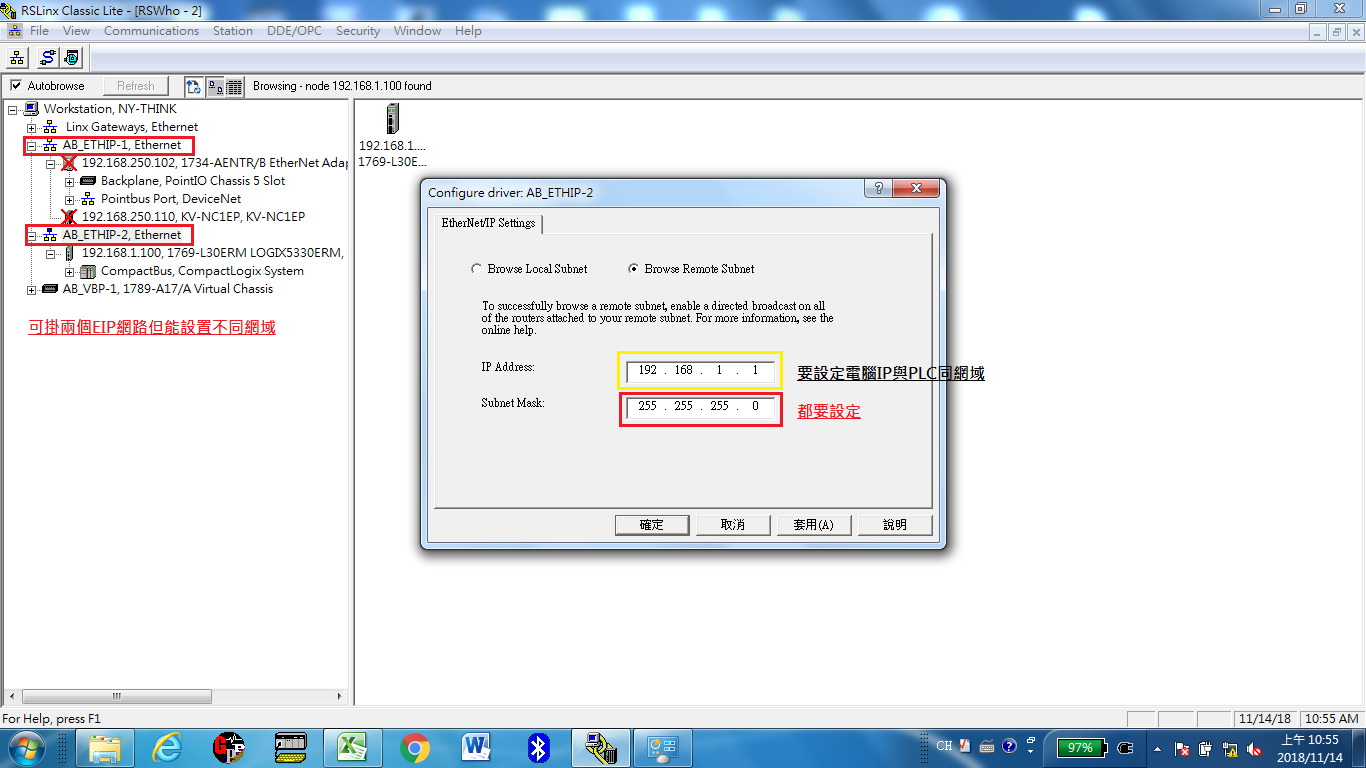

15.無法連線原因可參考下圖。
